英文版環形變壓器

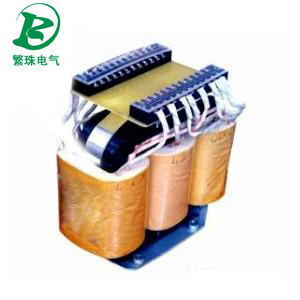

CD、SD型變壓器是由卷鐵芯制作的變壓器。CD是單相變壓器，SD是三單相變壓器。該系列變壓器鐵芯是采用進口取向硅鋼片繞制而成的，所做的變壓器具有體積小，性能優，安全可靠等特點。廣泛用于電子、電控、醫療設備和電子儀器中。
本系列產品適用于交流50-400Hz,工作電壓1000V以下。該系列變壓器絕緣耐熱等級為F級。
產品制作按國家標準GB 19212.5生產。
訂貨要求：注明型號，額定容量，輸入、輸出電壓（輸出電壓為多組時需注明每組輸出電壓，輸出容量或輸出電流），相數，三相需注明初級、次級聯結組別(建議聯結組別D/Y或D/Yn)，使用環境溫度（標準40℃），是否需要防護罩殼等其他條件。.
型號 | 功率 VA | 外型尺寸 | 重量 kg | 安裝孔 mm | 羅絲 mm | |
H(mm) | D(mm) | |||||
BOD-20 | 20 | 32 | 65 | 0.5 | Φ6.5 | M6 |
BOD-30 | 30 | 30 | 78 | 0.6 | Φ6.5 | M6 |
BOD-50 | 50 | 35 | 82 | 0.85 | Φ6.5 | M6 |
BOD-80 | 80 | 38 | 88 | 1.1 | Φ6.5 | M6 |
BOD-100 | 100 | 45 | 93 | 1.5 | Φ8.5 | M8 |
BOD-150 | 150 | 47 | 103 | 1.9 | Φ8.5 | M8 |
BOD-200 | 200 | 53 | 115 | 1.4 | Φ8.5 | M8 |
BOD-250 | 250 | 60 | 120 | 2.8 | Φ8.5 | M8 |
BOD-300 | 300 | 60 | 125 | 3.4 | Φ8.5 | M8 |
BOD-350 | 350 | 62 | 130 | 3.7 | Φ8.5 | M8 |
BOD-400 | 400 | 65 | 135 | 3.95 | Φ8.5 | M8 |
BOD-450 | 450 | 65 | 138 | 4.2 | Φ8.5 | M8 |
BOD-500 | 500 | 68 | 140 | 4.9 | Φ8.5 | M8 |
BOD-600 | 600 | 70 | 152 | 5.8 | Φ8.5 | M8 |
BOD-700 | 700 | 70 | 160 | 6.5 | Φ8.5 | M8 |
BOD-800 | 800 | 72 | 165 | 7.2 | Φ8.5 | M8 |
BOD-1000 | 1000 | 74 | 183 | 8.3 | Φ8.5 | M8 |
BOD-1200 | 1200 | 75 | 192 | 9.8 | Φ8.5 | M8 |
BOD-1500 | 1500 | 78 | 200 | 11.5 | Φ10.5 | M10 |
BOD-1800 | 1800 | 80 | 220 | 14.1 | Φ10.5 | M10 |
BOD-2000 | 2000 | 88 | 225 | 15.2 | Φ10.5 | M10 |
更大功率或特殊規格需待以實物尺寸為準
接受各種特殊需要或特殊尺寸的環型變壓器定做
